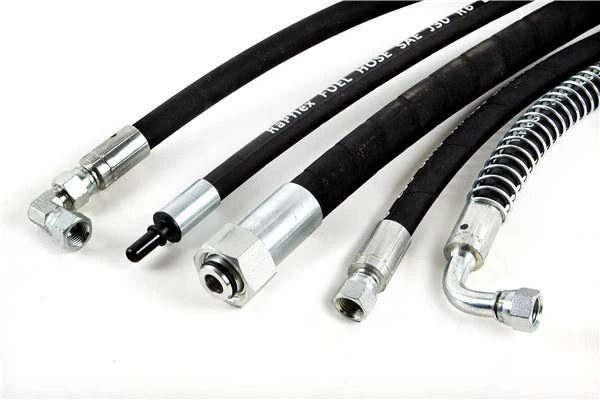

1. Voolikukomplekti määratlus, kuna see koosneb vooliku korpusest, voolikust, voolikutest, vedru kaitsekihist jne. Tavaliselt monteeritakse torud või kruvitud pistik vooliku vooliku kinnitusotsale hammustamiseks, vasak- ja parempoolse ühendusega voolikuga, see on ühendus voolikuadapteritega. Kuid on olemas palju erinevaid voolikuid, mis sõltuvad kliendi kasutuseesmärgist, näiteks: hüdraulikavooliku komplekt, kruvitud voolikukomplektid, termoplastsed voolikukomplektid, tsentraalse määrimissüsteemi voolikukomplekt, sisselaskevooliku komplekt, korduvkasutatav voolikukomplekt jne.
2. Kuidas hüdraulikavooliku koostamine kujutada:
3. Vasakpoolsed ja paigaldamisõigused valitakse ISO standardite järgi järgmiselt:
ISO_12151-5-2007: ISO 8434-2 37 ° voolikutega liitmikud on põletatud
ISO_12151-1-2010: ISO 8434-3 O-rõngaga tihendi otstega voolikud
ISO_12151_2: ISO 8434-1 ja ISO 8434-4 voolikuühendused 24 ° koonuse otsaga O-rõngastega
ISO_12151_3-2010: ISO 6162-1 või ISO 6162-2 äärikuga voolikud
ISO 12151-6: 2009: ISO 8434-6 60-kraadise koonuse otsaga voolikuühendused
Vooliku valimise standardid allpool:
SAE100 R1AT, 853-1SN standard ühetraadi vooliku vooliku jaoks
SAE100 R2AT, 853-2SN, EN 857 2SC, EN 854 2TE standard kahejuhtmelise vooliku vooliku jaoks
SAE 100 R17, SAE 100 R16 kompaktsele traatvõrgu voolikule
SAE100 R12-EN856 R12, EN856 4SP, EN856 4SH, SAE100 R13-EN856R13, SAE100 R15-ISO3862 R15 traatvooliku jaoks
4. KUIDAS ASSEMBLY MÕÕTE
Voolikukomplekti kogupikkust mõõdetakse sirgete liitmike tihenduspinnale või küünarnukkide keskjoonele.
5. KUIDAS KASUTAMISEGA MÕÕTMINE
Vooliku koostu nihke nurga mõõtmiseks suunake ühenduskoha üks ots „1” vertikaalasendisse ülespoole. Seejärel saab nurka mõõta haakeseadise „1” keskjoonest päripäeva siduri keskjooneni „2 ”.
V 0 kraadi
V 90 kraadi
V180 kraadi
V 270 kraadi
Paigaldusnurga lubatud hälve ± 3 °
Voolikud on pakitud pakendisse.Nii nii on vooliku kokkupaneku ajal keeruline sirgeks tõmmata.Kui komplekti üks ots on paigaldatud küünarnukini, on see loomuliku painde suunas.
