BSP meeskoonuse G-rõnga ühenduspesa
BSP furnituuride kataloog on popluare Suurbritannias, Iirimaal, Kanadas, USA-s jne.
Kõik BSP 60 koonusliitmikud on seletatud standardiga BS5200, mis vastab standardile ISO 8434-6.
BSPP niididiagrammi suurus on G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 jne
BSP on Suurbritannia standardtoru 55-kraadise keermega.
BSPP niit vastab ISO 228 ja AS 1722.2 standarditele.
BSPP keermejuhend paljudele tihendusliikidele, näiteks BSPP 60 ° koonus istmetoru ühendusele, BSPP port ühendatud tihendiga, BSPP port ED tihendiga, BSPP oring + kinnitusrõngas G tüüp, BSPP o-rõngaga reguleeritav sael H tüüp, BSPP lõikepind pitser tüüp B.
BSPP toruliitmike adapterid paljude otste külge, näiteks BSPT isane, ORFS-isane, Metric ISO 6149-3 naast, JIC sisemine koonus 74, Komatsu meetriline 60 koonus, NPT mees, SAE ORB ISO 11926-3 liitmikud, põkk-keevisõmblustoru, JIC-naast 37koonus, ORFS emane jne

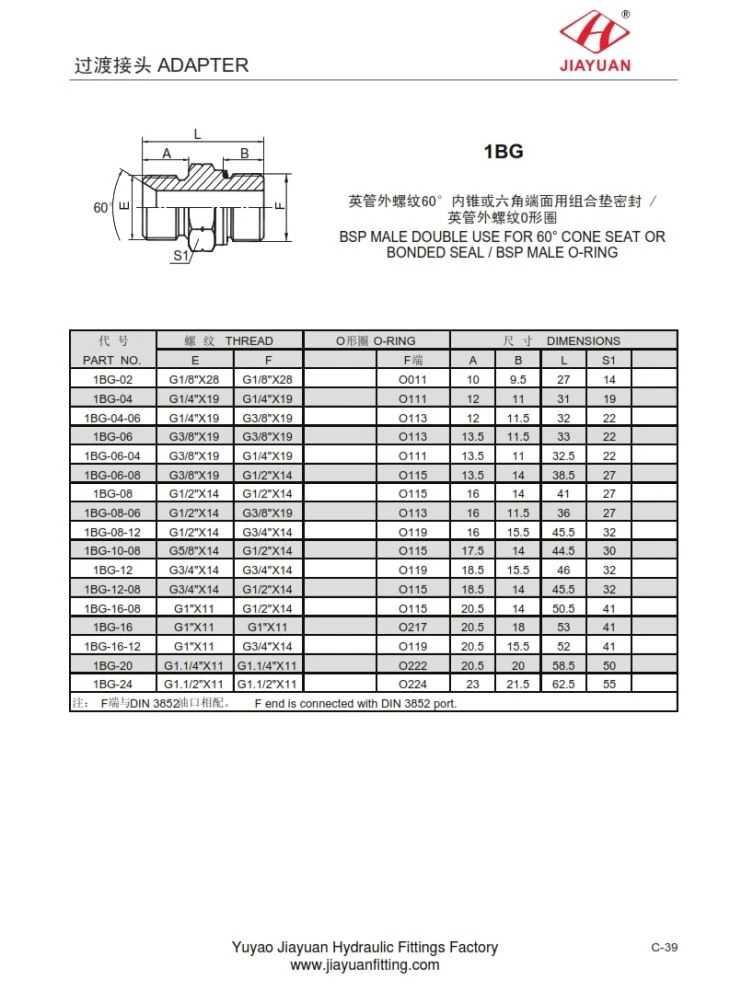

1BG BSP MALE Topeltkasutus 60 ° koonilise istme või liimitud tihendi / BSP MALE O-RING mõõtmete tabelina järgmiselt:
PA RT N O. | T HR EA D | OMA- RING | DIM E N S I O NS | ||||||
E | F | F | A | B | L | S 1 | |||
1 B G- 02 | G 1/8 " X 28 | G 1/8 " X 28 | O 011 | 10 | 9,5 | 27 | 14 | ||
1 B G- 04 | G 1/4 " X 19 | G 1/4 " X 19 | O 111 | 12 | 11 | 31 | 19 | ||
1 B G- 04 - 06 | G 1/4 " X 19 | G 3/8 " X 19 | O 113 | 12 | 11,5 | 32 | 22 | ||
1 B G- 06 | G 3/8 " X 19 | G 3/8 " X 19 | O 113 | 13,5 | 11,5 | 33 | 22 | ||
1 B G- 06 - 04 | G 3/8 " X 19 | G 1/4 " X 19 | O 111 | 13,5 | 11 | 32,5 | 22 | ||
1 B G- 06 - 08 | G 3/8 " X 19 | G 1/2 " X 14 | O 115 | 13,5 | 14 | 38,5 | 27 | ||
1 B G- 08 | G 1/2 " X 14 | G 1/2 " X 14 | O 115 | 16 | 14 | 41 | 27 | ||
1 B G- 08 - 06 | G 1/2 " X 14 | G 3/8 " X 19 | O 113 | 16 | 11,5 | 36 | 27 | ||
1 B G- 08 - 12 | G 1/2 " X 14 | G 3/4 " X 14 | O 119 | 16 | 15,5 | 45,5 | 32 | ||
1 B G- 10 - 08 | G 5/8 " X 14 | G 1/2 " X 14 | O 115 | 17,5 | 14 | 44,5 | 30 | ||
1 B G- 12 | G 3/4 " X 14 | G 3/4 " X 14 | O 119 | 18,5 | 15,5 | 46 | 32 | ||
1 B G- 12 - 08 | G 3/4 " X 14 | G 1/2 " X 14 | O 115 | 18,5 | 14 | 45,5 | 32 | ||
1 B G- 16 - 08 | G 1 " X 11 | G 1/2 " X 14 | O 115 | 20,5 | 14 | 50,5 | 41 | ||
1 B G- 16 | G 1 " X 11 | G 1 " X 11 | O 217 | 20,5 | 18 | 53 | 41 | ||
1 B G- 16 - 12 | G 1 " X 11 | G 3/4 " X 14 | O 119 | 20,5 | 15,5 | 52 | 41 | ||
1 B G- 20 | G 1,1 / 4 " X 11 | G 1,1 / 4 " X 11 | O 222 | 20,5 | 20 | 58,5 | 50 | ||
1 B G- 24 | G 1,1 / 2 " X 11 | G 1,1 / 2 " X 11 | O 224 | 23 | 21,5 | 62,5 | 55 | ||
