Küünarnukivarraste BSP 60 JIC 37 pistik
BSP furnituuride kataloog on popluare Suurbritannias, Iirimaal, Kanadas, USA-s jne.
Kõik BSP 60 koonusliitmikud on seletatud standardiga BS5200, mis vastab standardile ISO 8434-6.
BSPP niididiagrammi suurus on G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 jne
BSP on Suurbritannia standardtoru 55-kraadise keermega.
BSPP niit vastab ISO 228 ja AS 1722.2 standarditele.
BSPP keermejuhend paljudele tihendusliikidele, näiteks BSPP 60 ° koonus istmetoru ühendusele, BSPP port ühendatud tihendiga, BSPP port ED tihendiga, BSPP oring + kinnitusrõngas G tüüp, BSPP o-rõngaga reguleeritav sael H tüüp, BSPP lõikepind pitser tüüp B.
BSPP toruliitmike adapterid paljude otste külge, näiteks BSPT isane, ORFS-isane, Metric ISO 6149-3 naast, JIC sisemine koonus 74, Komatsu meetriline 60 koonus, NPT mees, SAE ORB ISO 11926-3 liitmikud, põkk-keevisõmblustoru, JIC-naast 37koonus, ORFS emane jne

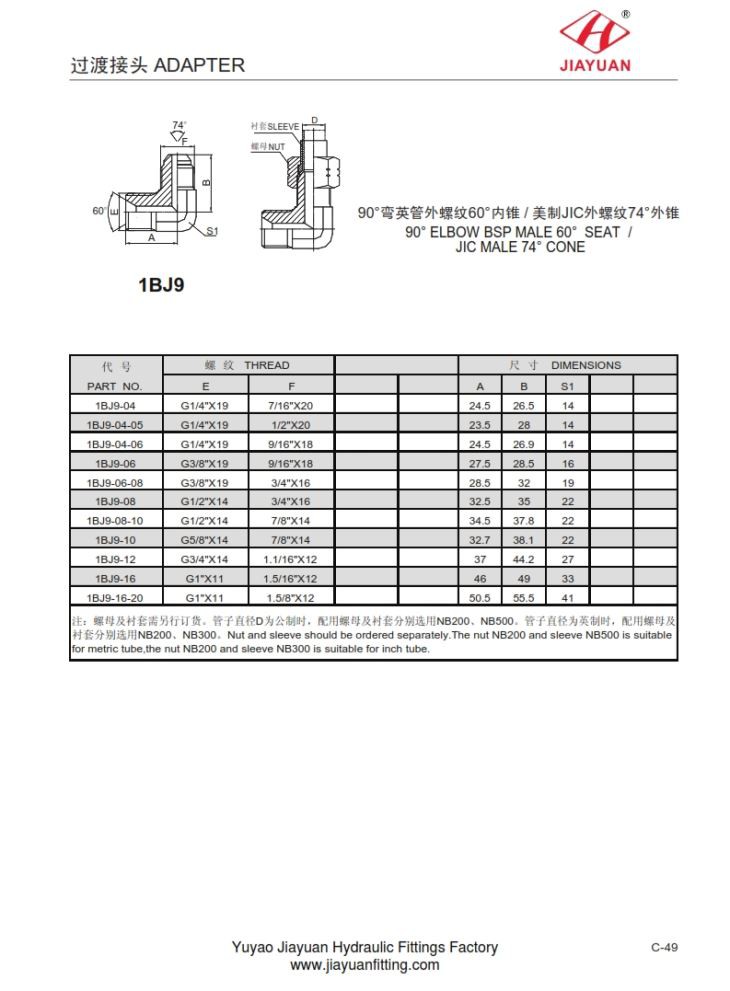

1BJ9 90 ° ELBOW BSP MALE 60 ° SEAT / JIC MALE 74 ° CONE mõõtmete tabel järgmiselt:
PA RT N O. | T HR EA D | DIM E N S I O NS | |||||
E | F | A | B | S 1 | |||
1 B J 9 - 04 | G 1/4 " X 19 | 7/16 " X 20 | 24,5 | 26,5 | 14 | ||
1 B J 9 - 04 - 05 | G 1/4 " X 19 | 1/2 " X 20 | 23,5 | 28 | 14 | ||
1 B J 9 - 04 - 06 | G 1/4 " X 19 | 9/16 " X 18 | 24,5 | 26,9 | 14 | ||
1 B J 9 - 06 | G 3/8 " X 19 | 9/16 " X 18 | 27,5 | 28,5 | 16 | ||
1 B J 9 - 06 - 08 | G 3/8 " X 19 | 3/4 " X 16 | 28,5 | 32 | 19 | ||
1 B J 9 - 08 | G 1/2 " X 14 | 3/4 " X 16 | 32,5 | 35 | 22 | ||
1 B J 9 - 08-10 | G 1/2 " X 14 | 7/8 " X 14 | 34,5 | 37,8 | 22 | ||
1 B J 9-10 | G 5/8 " X 14 | 7/8 " X 14 | 32,7 | 38,1 | 22 | ||
1 B J 9 - 12 | G 3/4 " X 14 | 1,1 / 16 " X 12 | 37 | 44,2 | 27 | ||
1 B J 9 - 16 | G 1 " X 11 | 1,5 / 16 " X 12 | 46 | 49 | 33 | ||
1 B J 9 - 16 - 20 | G 1 " X 11 | 1,5 / 8 " X 12 | 50,5 | 55,5 | 41 | ||
