Tootekategooria: JIS standard Hüdraulilised liitmikud erinevatele adapteritele
JIS-i keermesuuruste tabel on toodetud järgmiselt: BSPP-niidid: ISO 228-1 G, JIS B0202; BSPT niidid: ISO 7/1, JIS B0203.
JIS-liitmikud on konstrueeritud voolikuotstega 30 ° ja 60 ° koonusühendustega, mida kasutatakse ka voolikuadapteritena.
Keermelõngade tüüpide jaoks: JIS B2351 port, Npt, SAE ORB adapter jne.

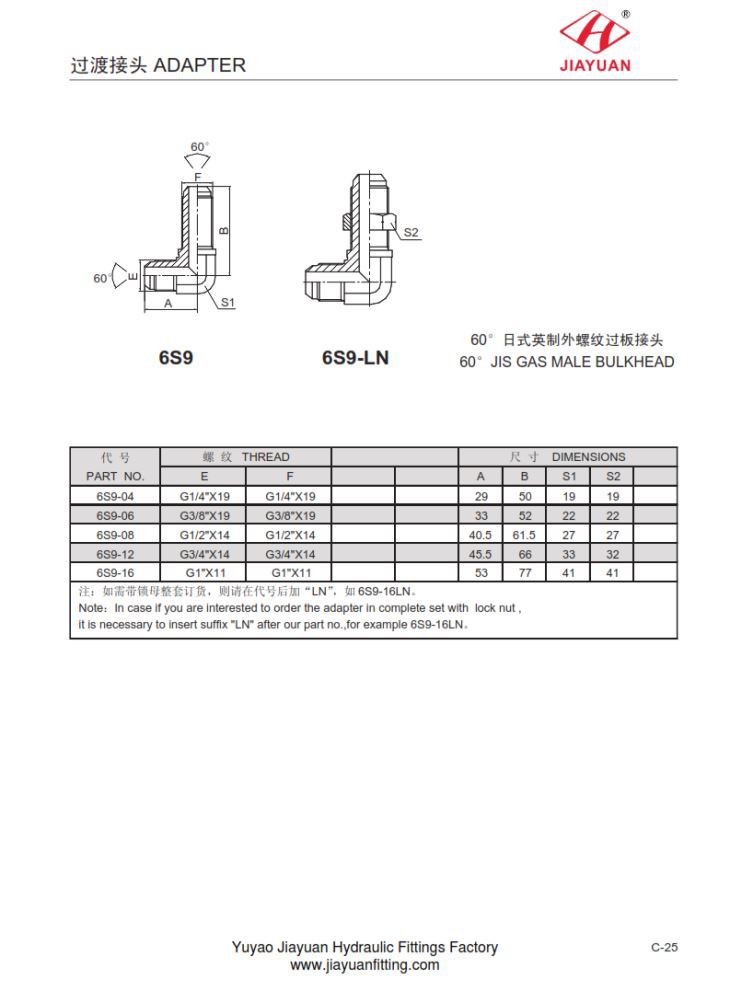

6S9-LN 60 JIS-GAASI PÕHJALÕHU spetsifikatsioonid järgmiselt:
OSA EI. | KOLM | MÕÕTMED | |||||
E | F | A | B | S1 | S2 | ||
6S9-04 | G1 / 4 "X19 | G1 / 4 "X19 | 29 | 50 | 19 | 19 | |
6S9-06 | G3 / 8 "X19 | G3 / 8 "X19 | 33 | 52 | 22 | 22 | |
6S9-08 | G1 / 2 "X14 | G1 / 2 "X14 | 40,5 | 61,5 | 27 | 27 | |
6S9-12 | G3 / 4 "X14 | G3 / 4 "X14 | 45,5 | 66 | 33 | 32 | |
6S9-16 | G1 "X11 | G1 "X11 | 53 | 77 | 41 | 41 | |
