NPT toruliitmike mõõtmed ja kataloog on erinevatelt tarnijatelt samad.
Materjal Toruliitmike tüübid, näiteks roostevaba teras, messing ja plastik.
Suurbritannia ja USA BSPP keermestatud toruliitmike kasutamine mõõteriistade toruliitmike ja tööstuslike toruliitmike jaoks.
NPT toruliitmike adapterid pistikupesade keevisõmbluseks, NPT-isane, SAE ORB, BSPT-isane, ORFS-isasühendus, toruliitmik DIN 2353, meetriline o-rõngas jne.
BSPP-toru adapteri kuju, näiteks sirge, küünarnukk, tee, rist, reduktor.

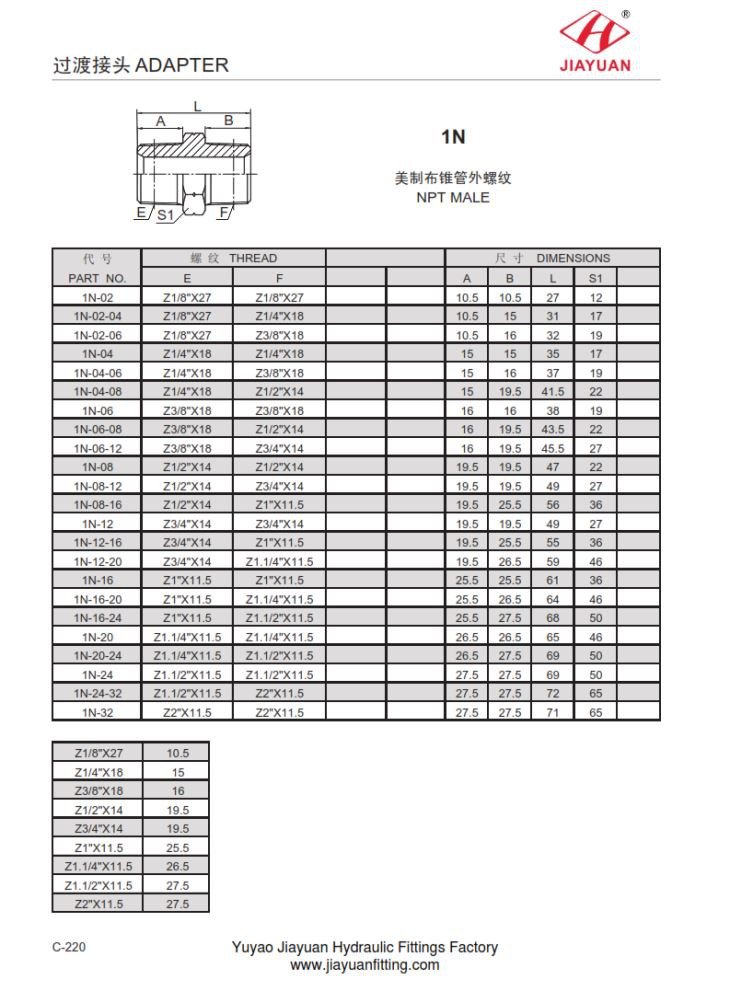

1N NPT MALE toruühenduste suuruste tabel:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||
E | F | A | B | L | S 1 | |
1N - 02 | Z 1/8 " X 27 | Z 1/8 " X 27 | 10,5 | 10,5 | 27 | 12 |
1N - 02 - 04 | Z 1/8 " X 27 | Z 1/4 " X 18 | 10,5 | 15 | 31 | 17 |
1N - 02-06 | Z 1/8 " X 27 | Z 3/8 " X 18 | 10,5 | 16 | 32 | 19 |
1N - 04 | Z 1/4 " X 18 | Z 1/4 " X 18 | 15 | 15 | 35 | 17 |
1N - 04 - 06 | Z 1/4 " X 18 | Z 3/8 " X 18 | 15 | 16 | 37 | 19 |
1N - 04 - 08 | Z 1/4 " X 18 | Z 1/2 " X 14 | 15 | 19,5 | 41,5 | 22 |
1N - 06 | Z 3/8 " X 18 | Z 3/8 " X 18 | 16 | 16 | 38 | 19 |
1N - 06 - 08 | Z 3/8 " X 18 | Z 1/2 " X 14 | 16 | 19,5 | 43,5 | 22 |
1N - 06 - 12 | Z 3/8 " X 18 | Z 3/4 " X 14 | 16 | 19,5 | 45,5 | 27 |
1N - 08 | Z 1/2 " X 14 | Z 1/2 " X 14 | 19,5 | 19,5 | 47 | 22 |
1N - 08 - 12 | Z 1/2 " X 14 | Z 3/4 " X 14 | 19,5 | 19,5 | 49 | 27 |
1N - 08-16 | Z 1/2 " X 14 | Z 1 " X 11,5 | 19,5 | 25,5 | 56 | 36 |
1N - 12 | Z 3/4 " X 14 | Z 3/4 " X 14 | 19,5 | 19,5 | 49 | 27 |
1N - 12-16 | Z 3/4 " X 14 | Z 1 " X 11,5 | 19,5 | 25,5 | 55 | 36 |
1 N - 12 - 20 | Z 3/4 " X 14 | Z 1,1 / 4 " X 11,5 | 19,5 | 26,5 | 59 | 46 |
1N - 16 | Z 1 " X 11,5 | Z 1 " X 11,5 | 25,5 | 25,5 | 61 | 36 |
1N - 16 - 20 | Z 1 " X 11,5 | Z 1,1 / 4 " X 11,5 | 25,5 | 26,5 | 64 | 46 |
1N - 16 - 24 | Z 1 " X 11,5 | Z 1,1 / 2 " X 11,5 | 25,5 | 27,5 | 68 | 50 |
1N - 20 | Z 1,1 / 4 " X 11,5 | Z 1,1 / 4 " X 11,5 | 26,5 | 26,5 | 65 | 46 |
1 N - 20 - 24 | Z 1,1 / 4 " X 11,5 | Z 1,1 / 2 " X 11,5 | 26,5 | 27,5 | 69 | 50 |
1N - 24 | Z 1,1 / 2 " X 11,5 | Z 1,1 / 2 " X 11,5 | 27,5 | 27,5 | 69 | 50 |
1N - 24-32 | Z 1,1 / 2 " X 11,5 | Z 2 " X 11,5 | 27,5 | 27,5 | 72 | 65 |
1N - 32 | Z 2 " X 11,5 | Z 2 " X 11,5 | 27,5 | 27,5 | 71 | 65 |
