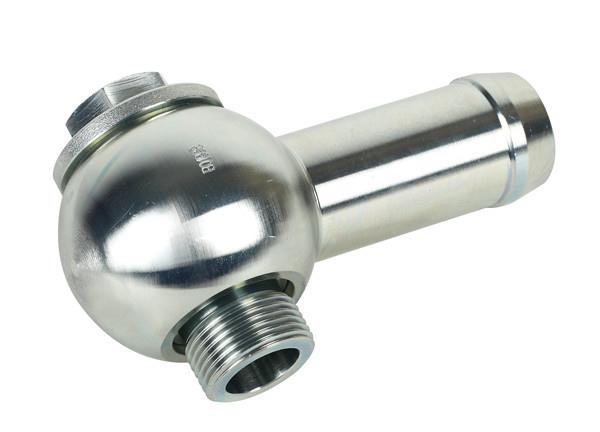

Banjo pöörd- ja liitmikud

Banjo pöörd- ja liitmikud

Banjo liitmik koosneb küünarnukist, teest või ristliitmikust, õõnsusest, O-rõngastest, mustade sulgurite jaoks, kahest tihendusmeetodist, üks on pehme tihendusrõngas, teine on metallist tihendusrõngas või messingpesur. Metrilised Banjo-haakeseadised on tavaliselt kõrgsurve-hüdraulikasüsteemides, nagu ekskavaator, laadur, kahveltõstuk, veoauto jne.
Küsi pakkumist
Räägime nüüd
Kirjeldus

Määratlus: Banjo liitmik koosneb küünarnukist, teest või ristliitmikust, õõnesvärv, O-rõngad blotsi jaoks, kaks pitseri tihendusmeetodit, üks on pehme tihendusrõngas, teine on metallist tihendusrõngas või messingpesur. Metrilised Banjo haakeseadised on tavaliselt kõrgsurve liikuvas hüdraulikasüsteemis, nagu ekskavaator, laadur, kahveltõstuk, veoauto jne. DIN-liitmik on standardne 24-kraadine koonusliitmik vooliku komplekti, õmblusteta torude või adapterite jaoks.

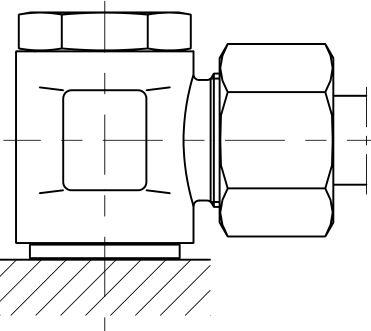

Banjo-sidurite meetodid Assamblee: Võrreldes küünarnuki, tee või ristlõikega reguleeritavate lukustusmutteritüüpidega, väiksema ümmarguse sektsiooniga banjo-adapterid; kergemini pöörata, kui klemmi külge on pööratud, tuleb pingutusmoment-mutrivõtme abil kokku monteerida.

image001image002


Pilt Banjo sidest



1. Banjo liitmikud küünarnukiga 1CI / 1DI

DIN 24 kraadi koonus / isane metriline niit pehme tihendusrõngaga ISO 9974

image007image008


OSA NR.

KOLM

D1

MÕÕTMED

BOLT

O-RING

SEAL

MPa

E

F

TUBE OD

l

l1

L1

l2

L2

S1

S2

S3

1CI-12-B02

M12X1.5

G1 / 8 "

6

8

11

25.5

12

27

14

17

14

720B-02I

O08.1X1.6

ZHD-10

31,5L

1CI-14-B04

M14X1.5

G1 / 4 "

8

12

14.5

33

15.5

30

19

24

17

720B-04I

O11.3X2.4

ZHD-14

1CI-16-B04

M16X1.5

G1 / 4 "

10

12

14.5

33

16.5

31

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1CI-18-B06

M18X1.5

G3 / 8 "

12

12

16.5

38

19

34.5

24

27

22

720B-06I

O15.3X2.4

ZHD-18

1CI-22-B08

M22X1.5

G1 / 2 "

15

14

21.5

49

22.5

38

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1CI-26-B08

M26X1.5

G1 / 2 "

18

14

21.5

49

22

38

27

32

32

720B-08I

O19.3X2.4

ZHD-22

1CI-30-B12

M30X2

G3 / 4 "

22

16

24

56

28.5

45

36

41

36

720B-12I

O23.5X3.0

ZHD-27

16L

1CI-36-B16

M36X2

G1 "

28

18

30.5

71

33

50

41

50

41

720B-16I

O29.5X3.0

ZHD-33

1CI-45-B20

M45X2

G1.1 / 4 "

35

20

35.5

82

37

59

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1CI-52-B24

M52X2

G1.1 / 2 "

42

22

40.5

93

41.5

64

55

70

60

720B-24I

O44.5X3.0

ZHD-48

1DI-14-B04

M14X1.5

G1 / 4 "

6

12

14.5

33

17.5

32

19

24

17

720B-04I

O11.3X2.4

ZHD-14

63S

1DI-16-B04

M16X1.5

G1 / 4 "

8

12

14.5

33

17.5

32

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1DI-18-B06

M18X1.5

G3 / 8 "

10

12

16.5

38

21

38

24

30

22

720B-06I

O15.3X2.4

ZHD-18

1DI-20-B06

M20X1.5

G3 / 8 "

12

12

16.5

38

21

38

24

30

24

720B-06I

O15.3X2.4

ZHD-18

1DI-22-B08

M22X1.5

G1 / 2 "

14

14

21.5

49

23.5

41

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1DI-24-B08

M24X1.5

G1 / 2 "

16

14

21.5

49

23

41

27

32

30

720B-08I

O19.3X2.4

ZHD-22

1DI-30-B12

M30X2

G3 / 4 "

20

16

24

56

27.5

49

36

41

36

720B-12I

O23.5X3.0

ZHD-27

40S

1DI-36-B16

M36X2

G1 "

25

18

30.5

71

32.5

57

41

50

46

720B-16I

O29.5X3.0

ZHD-33

1DI-42-B20

M42X2

G1.1 / 4 "

30

20

35.5

82

38

65

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1DI-52-B24

M52X2

G1.1 / 2 "

38

22

40.5

93

42.5

73

55

70

60

720B-24I

O44.5X3.0

ZHD-48

Märkus Juhul, kui olete huvitatud adapteri tellimisest rõngaga ja mutriga komplektis, tuleb pärast osa nr. näiteks 1D1-36-B16RN.


2. Banjo liitmikud Küünarnukid 1CI-B / 1DI-B

DIN 24 kraadi koonus / isane BSPP keere, millel on pehme tihendusrõngas ISO 1179

image007image008

OSA NR.

KOLM

D1

MÕÕTMED

BOLT

O-RING

SEAL

MPa

E

F

TUBE OD

l

l1

L1

l2

L2

S1

S2

S3

1CI-12-B02

M12X1.5

G1 / 8 "

6

8

11

25.5

12

27

14

17

14

720B-02I

O08.1X1.6

ZHD-10

31,5L

1CI-14-B04

M14X1.5

G1 / 4 "

8

12

14.5

33

15.5

30

19

24

17

720B-04I

O11.3X2.4

ZHD-14

1CI-16-B04

M16X1.5

G1 / 4 "

10

12

14.5

33

16.5

31

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1CI-18-B06

M18X1.5

G3 / 8 "

12

12

16.5

38

19

34.5

24

27

22

720B-06I

O15.3X2.4

ZHD-18

1CI-22-B08

M22X1.5

G1 / 2 "

15

14

21.5

49

22.5

38

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1CI-26-B08

M26X1.5

G1 / 2 "

18

14

21.5

49

22

38

27

32

32

720B-08I

O19.3X2.4

ZHD-22

1CI-30-B12

M30X2

G3 / 4 "

22

16

24

56

28.5

45

36

41

36

720B-12I

O23.5X3.0

ZHD-27

16L

1CI-36-B16

M36X2

G1 "

28

18

30.5

71

33

50

41

50

41

720B-16I

O29.5X3.0

ZHD-33

1CI-45-B20

M45X2

G1.1 / 4 "

35

20

35.5

82

37

59

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1CI-52-B24

M52X2

G1.1 / 2 "

42

22

40.5

93

41.5

64

55

70

60

720B-24I

O44.5X3.0

ZHD-48

1DI-14-B04

M14X1.5

G1 / 4 "

6

12

14.5

33

17.5

32

19

24

17

720B-04I

O11.3X2.4

ZHD-14

63S

1DI-16-B04

M16X1.5

G1 / 4 "

8

12

14.5

33

17.5

32

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1DI-18-B06

M18X1.5

G3 / 8 "

10

12

16.5

38

21

38

24

30

22

720B-06I

O15.3X2.4

ZHD-18

1DI-20-B06

M20X1.5

G3 / 8 "

12

12

16.5

38

21

38

24

30

24

720B-06I

O15.3X2.4

ZHD-18

1DI-22-B08

M22X1.5

G1 / 2 "

14

14

21.5

49

23.5

41

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1DI-24-B08

M24X1.5

G1 / 2 "

16

14

21.5

49

23

41

27

32

30

720B-08I

O19.3X2.4

ZHD-22

1DI-30-B12

M30X2

G3 / 4 "

20

16

24

56

27.5

49

36

41

36

720B-12I

O23.5X3.0

ZHD-27

40S

1DI-36-B16

M36X2

G1 "

25

18

30.5

71

32.5

57

41

50

46

720B-16I

O29.5X3.0

ZHD-33

1DI-42-B20

M42X2

G1.1 / 4 "

30

20

35.5

82

38

65

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1DI-52-B24

M52X2

G1.1 / 2 "

38

22

40.5

93

42.5

73

55

70

60

720B-24I

O44.5X3.0

ZHD-48

Märkus Juhul, kui olete huvitatud adapteri tellimisest rõngaga ja mutriga komplektis, tuleb pärast osa nr. näiteks 1D1-36-B16RN.
