Tootetüübid: 1FH4-OG o rõngakujulise tihendiga toruliitmikud
Tööstusstandardid: SAE J1453, ISO 8434-3, ISO6149-2
Ühendus E ja F stiiliga: 45 ° KÜLMIKUD ORFS-POIS O-RING / METIRC-MEHE REGULEERIVAD STUD-LÕPP-S-seeriad
Kuju: küünarnukk
ORFS-liitmike töörõhu nimiväärtus: 3215 psi kuni 5800 psi, 216 bar kuni 400 bar.
Lameda pinnaga Orfs-i rõngasuuruste komplekt ja O-rõngakujulise tihendi kujundus, mida samuti pakume.
Erinevus rõnga esipinna tihendi ja rõngakujulise tihendi vahel
Liitmike materjal: messing; Süsinikteras; Roostevaba teras
Rakendus: põllumajanduse seadmed, autotööstus, kemikaalide ülekandmine, ehitusseadmed, kütuse ülekandmine, hüdraulilised, tootmisseadmed, merelaevandus, materjalide käitlemine, mobiilsed seadmed, naftaväli, pakendamine, transport

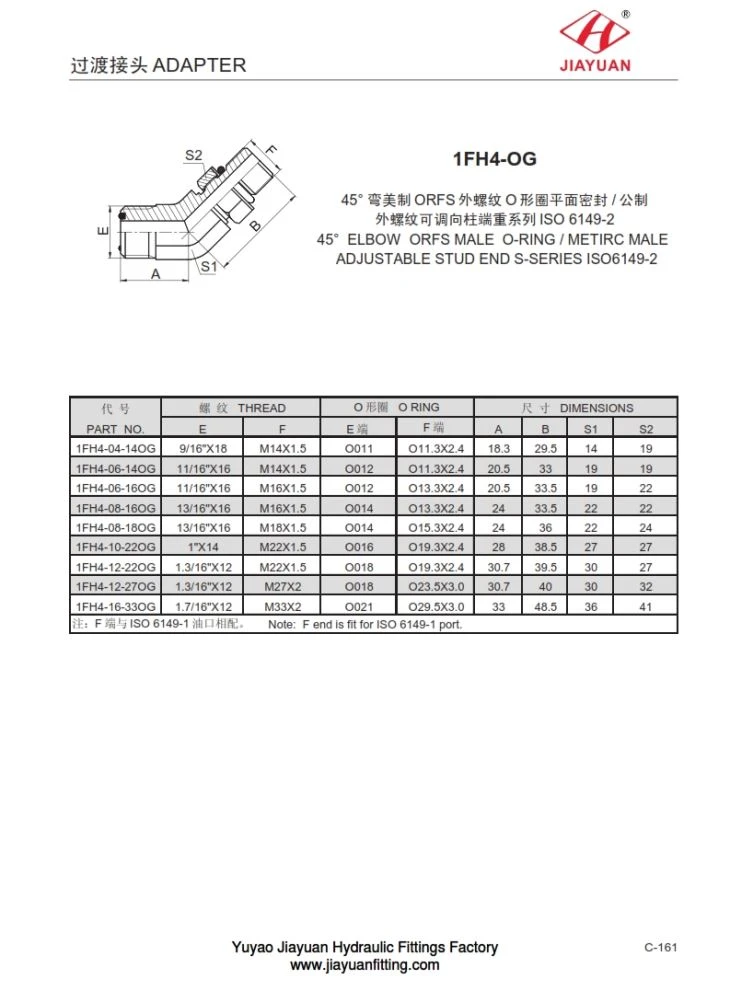

1FH4-OG 45 ° küünarnukk ORFS o-rõngas / meetriline isane, reguleeritav tapp-ots, s-seeria Mõõtmete suurus tabelis järgmine tabel:
PA RT N O. | T HR EA D | O O RING | DIM E N S I O NS | |||||
E | F | E | F | A | B | S 1 | S 2 | |
1 F H4 - 04 - 14 O G | 9/16 " X 18 | M14 X 1,5 | O 011 | O 11,3 X 2,4 | 18,3 | 29,5 | 14 | 19 |
1 F H4 - 06 - 14 O G | 11/16 " X 16 | M14 X 1,5 | O 012 | O 11,3 X 2,4 | 20,5 | 33 | 19 | 19 |
1 F H4 - 06 - 16 O G | 11/16 " X 16 | M16 X 1,5 | O 012 | O 13,3 X 2,4 | 20,5 | 33,5 | 19 | 22 |
1 F H4 - 08 - 16 O G | 13/16 " X 16 | M16 X 1,5 | O 014 | O 13,3 X 2,4 | 24 | 33,5 | 22 | 22 |
1 F H4 - 08 - 18 O G | 13/16 " X 16 | M18 X 1,5 | O 014 | O 15,3 X 2,4 | 24 | 36 | 22 | 24 |
1 F H4 - 10 - 22 O G | 1 " X 14 | M22 X 1,5 | O 016 | O 19,3 X 2,4 | 28 | 38,5 | 27 | 27 |
1 F H4 - 12 - 22 O G | 1,3 / 16 " X 12 | M22 X 1,5 | O 018 | O 19,3 X 2,4 | 30,7 | 39,5 | 30 | 27 |
1 F H4 - 12 - 27 O G | 1,3 / 16 " X 12 | M27 X 2 | O 018 | O 23,5 X 3,0 | 30,7 | 40 | 30 | 32 |
1 F H4 - 16 - 33 O G | 1,7 / 16 " X 12 | M33 X2 | O 021 | O 29,5 X 3,0 | 33 | 48,5 | 36 | 41 |
F I S O 6149 - 1 Märkus: F end i s f i t f või I S O 6149 - 1 po r t. | ||||||||
