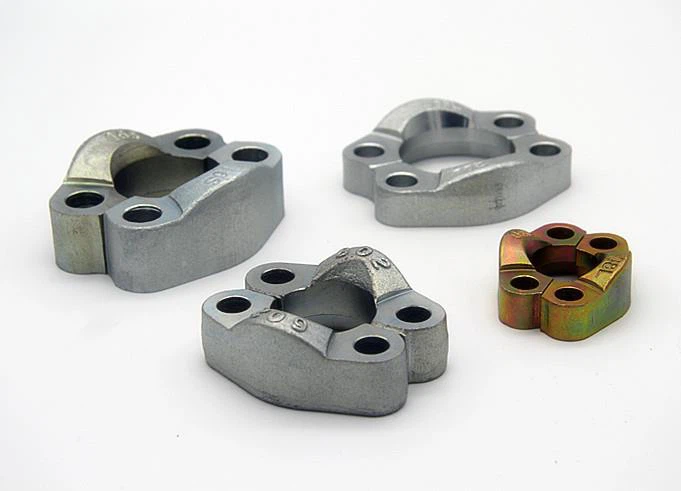

1. Lõigatud ääriku komplekti määratlus, jagatud äärik on nagu SAE J518, mis on defineeritud nelja blot-eraldatud ääriku poolena, samuti võrdub BS ISO 6162-1 / 2: 2012 versiooniga; üks komplekt sisaldab 4 blotti, 4 seibit, o-rõngast ja paari kahekordse poolrõngaga ääriku pooli (klambrid). neid kasutatakse koos äärikuga voolikute otsaga või äärikuga adapteritega.
2. Kaks allpool kirjeldatud töörõhu:
● SAE J618 kood 61 ja ISO 6162-1 määratlevad äärikuühendused, pordid ja kinnituspinnad kasutamiseks rõhul 3,5 MPa (35 bar) kuni 35 MPa (350 bar), DN 13 kuni DN 127.
● SAE J618 kood 62 ja ISO 6162-2 määratlevad äärikuühendused, pordid ja kinnituspinnad kasutamiseks rõhul 42 MPa (420 bar), DN 13 kuni DN 76.
3. SAE lõhestatud äärikukomplekti meetod, see on 4-bloti pordiühendus, ühendades ääriku-, lõhestatud äärikuklambrid (FCS ja FCSM) või üheosalised äärikuklambrid (FC ja FCM), pordid ja kinnituspinnad, mis on rakendatavad nelja kruvi-, pool- ja üheosalised äärikuklambri tüüpi toruühendused ja voolikühendused.
1) kuju valikuline 2) O-rõngastihend 3) üheosaline äärikuklamber 4) äärikupea 5) puhumiskruvi (d3) 6) karastatud pesa 7) pordi pessa adapteris, pumbas jne.
4. Metric blot kruvi üheosalise ääriku koostu tehnoloogia kohta:
Inch blot kruvi eraldatud ääriku montaažitehnoloogia kohta
● Metriline jämedate sammude keere vastavalt standardile ISO 261 ja ISO 724. Inch jäme nihke niit vastavalt standardile ISO 263 ja ISO 725 (UNC-2A kruvikeermele, UNC-2B sadamate jaoks).
● Terase jaoks arvutatakse kruvipikkused; teiste materjalide kasutamine võib nõuda erinevaid kruvipikkusi.
● Need pöördemomendi väärtused on ainult juhised määritud kruvide kasutamisel, arvutatud 0,17 hõõrdeteguriga. Võrgu pingutusmoment sõltub paljudest teguritest, kaasa arvatud määrimine, katmine ja pinnatöötlus.
5. ISO 6162 nõuetele vastavate äärikuühenduste kokkupaneku pesa
Soovitatav on kasutada karastatud aluspesu; varasemad ISO 6162-2 väljaannetele vastavad äärikuühendused ei pruugi seda tüüpi pesurit kasutada. Kui kasutatakse pesumasinaid, peavad need vastama ISO 7089 (HV 300) A tüübile ja vastama vastava kruvi jaoks. 2. tüüpi kruvide kasutamisel võib asendada ANSI / ASME B18.22.1 tüübi B kitsaste seeriatega HV 300 vastavaid tavapäraseid seibe
6. O-rõnga tähistuskoodid ja mõõtmed, mis vastavad standardile ISO 3601-1
ISO 6162-2-s kasutatud O-rõngaste tähistuskoodid ja mõõtmed (ainult viitamiseks)
7. ISO 6162 nõuetele vastavad mutrivõtmed äärikute ühendamiseks
ISO 6162-1
ISO 6162-2
