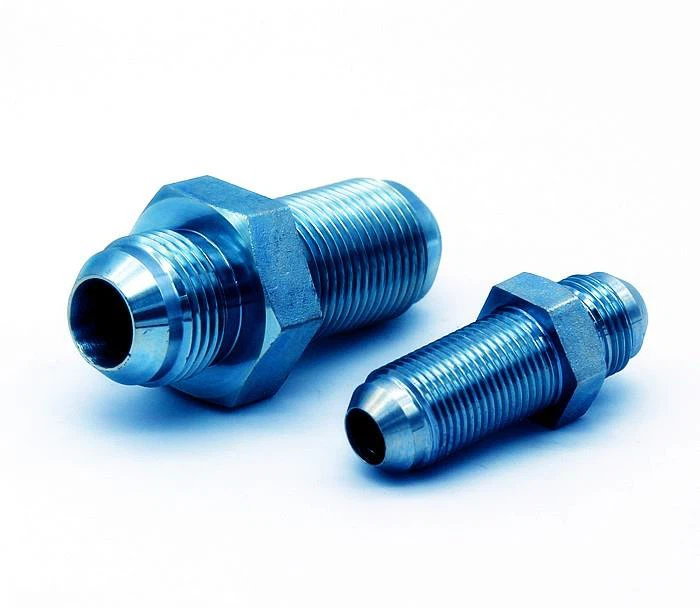

SAE hüdrauliliste torude ja voolikukomplektide süsteemi ühendamiseks kasutatakse tavaliselt liitmikuadaptereid. AN (õhujõud - mereväe lennundusstandard) ja AND (õhujõudude mereväe aeronavigatsioonistandard) on standardid, mida USA sõjavägi kasutab lennunduse rakendustes. AN liitmikud on valmistatud ülalnimetatud standardite kohaselt. Nende liitmike hulka kuuluvad 37 ° põlemis-, leegi-, voolikühendused, „banjo” tüüpi liitmikud, spetsiaalsed äärikuühendused, toruliitmikud ja muud tüüpi ühendused.
Liiteseadmete adapteritüüpi kasutatakse tavaliselt paljudes õhusõidukite / kosmoses kasutatavate rakenduste suunas, et optimeeritud parameetrid kaalude ja tugevuste vahel oleksid alumiiniumist ja titaanist.
Uute liitmikuadapterite standardid on vastavalt hanke spetsifikatsioonile AS4841B liitmikud, 37 ° sisemine põlemis-, vedelikuühendus: See SAE Aerospace Standard (AS) kehtestab nõuded 37 ° põletatud toruliitmike või töödeldud sisemise koonuse vedeliku liitmike jaoks, mida kasutatakse 37 ° juures välise koonuse, sfäärilise nina ja tihendirõnga liitmikud igasugustes kosmosesüsteemides.
AN-i põletusseadmete vana versioon vastab MIL-F-5509 spetsifikatsioonidele, samuti AS4841through AS4843 ja AS4975. AN-tarvikud on tänapäeval valdavad. Kuid USA sõjavägi tühistab paljud tõelised AN / AND standardid ja asendab need AS (Aerospace Standards) standarditega, mille on taas välja töötanud SAE. SAE / ISO 37 ° põletus: Mõned liitmikud vastavad MIL-F-18866-le, nagu on näidatud MS51500-s MS51534.
Suurus | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -28 | -32 |
Toru OD | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
Nominaalne vooliku ID | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
Tegelik vooliku ID | 1/16 " | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 7/16 " | 1/2 " | 5/8 " | 7/8 " | 1 1/8 " | 1 3/8 " | 1 5/8 " | 1 3/4 " |
Teema | 5 / 16-24 | 3 / 8-24 | 7 / 16-20 | 1 / 2-20 | 9 / 16-18 | 3 / 4-16 | 7 / 8-14 | 1-1 / 16-12 | 1-5 / 16-12 | 1-5 / 8-12 | 1-7 / 8-12 | 2-1 / 4-12 | 2-1 / 2-12 |
