Tootekategooria: JIC hüdraulilised liitmike adapterid vedeliku toite torude ühendamiseks
Tootestandard: ISO 8434-2, SAE J514.
Materjal: süsinikteras, roostevaba teras või vasesulam.
JIC-toru ots teise otsaühendusega järgmiselt: BSP suletud tihendiga E, G, H tüübid, ISO 6149 seeria liitmikud, JIS B2351 liitmikud, ISO 11926 ja SAE J1926 ORB liitmikud, DIN 3852 ja ISO 1179 liitmikud, ISO 9974 liitmikud jne.

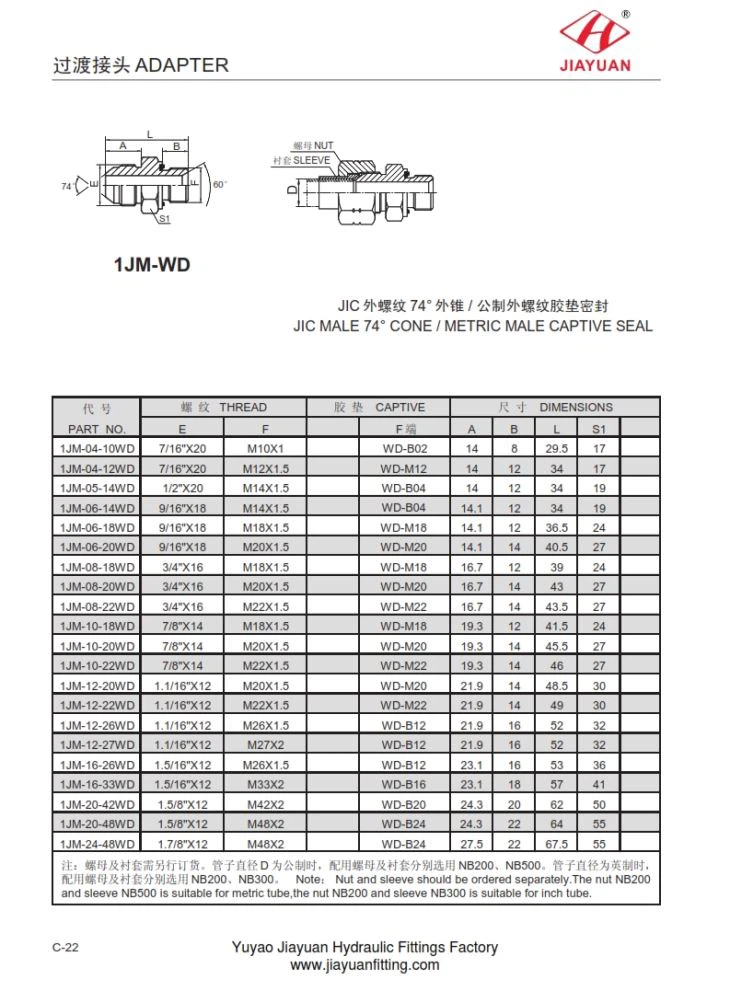

1JM-WD JIC-PÖÖRD 74 ° koonusekujuline / METRILISTE PÕHJAMAADEGA PÕHJALIK PÕHJAMõõdikute tabel järgmiselt:
PA RT N O. | T HR EA D | C AP T I V E | DIM E N S I O NS | ||||||
E | F | F | A | B | L | S 1 | |||
1 J M - 04 - 10 W D | 7/16 " X 20 | M10 X 1 | P W - B 02 | 14 | 8 | 29,5 | 17 | ||
1 J M - 04 - 12 W D | 7/16 " X 20 | M12 X 1,5 | W D- M 12 | 14 | 12 | 34 | 17 | ||
1 J M - 05 - 14 W D | 1/2 " X 20 | M14 X 1,5 | W D - B 04 | 14 | 12 | 34 | 19 | ||
1 J M - 06 - 14 W D | 9/16 " X 18 | M14 X 1,5 | W D - B 04 | 14,1 | 12 | 34 | 19 | ||
1 J M - 06 - 18 W D | 9/16 " X 18 | M18 X 1,5 | L D- M 18 | 14,1 | 12 | 36,5 | 24 | ||
1 J M - 06 - 20 W D | 9/16 " X 18 | M20 X 1,5 | W D- M 20 | 14,1 | 14 | 40,5 | 27 | ||
1 J M - 08 - 18 W D | 3/4 " X 16 | M18 X 1,5 | L D- M 18 | 16,7 | 12 | 39 | 24 | ||
1 J M - 08 - 20 W D | 3/4 " X 16 | M20 X 1,5 | W D- M 20 | 16,7 | 14 | 43 | 27 | ||
1 J M - 08 - 22 W D | 3/4 " X 16 | M22 X 1,5 | W D- M 22 | 16,7 | 14 | 43,5 | 27 | ||
1 J M - 10 - 18 W D | 7/8 " X 14 | M18 X 1,5 | L D- M 18 | 19,3 | 12 | 41,5 | 24 | ||
1 J M - 10 - 20 W D | 7/8 " X 14 | M20 X 1,5 | W D- M 20 | 19,3 | 14 | 45,5 | 27 | ||
1 J M - 10 - 22 W D | 7/8 " X 14 | M22 X 1,5 | W D- M 22 | 19,3 | 14 | 46 | 27 | ||
1 J M - 12 - 20 W D | 1,1 / 16 " X 12 | M20 X 1,5 | W D- M 20 | 21.9 | 14 | 48,5 | 30 | ||
1 J M - 12 - 22 W D | 1,1 / 16 " X 12 | M22 X 1,5 | W D- M 22 | 21.9 | 14 | 49 | 30 | ||
1 J M - 12 - 26 W D | 1,1 / 16 " X 12 | M26 X 1,5 | L D - B 12 | 21.9 | 16 | 52 | 32 | ||
1 J M - 12 - 27 W D | 1,1 / 16 " X 12 | M27 X 2 | L D - B 12 | 21.9 | 16 | 52 | 32 | ||
1 J M - 16 - 26 W D | 1,5 / 16 " X 12 | M26 X 1,5 | L D - B 12 | 23,1 | 16 | 53 | 36 | ||
1 J M - 16 - 33 W D | 1,5 / 16 " X 12 | M33 X2 | L D - B 16 | 23,1 | 18 | 57 | 41 | ||
1 J M - 20 - 42 W D | 1,5 / 8 " X 12 | M42 X2 | W D - B 20 | 24,3 | 20 | 62 | 50 | ||
1 J M - 20 - 48 W D | 1,5 / 8 " X 12 | M48 X2 | W D - B 24 | 24 . 3 | 22 | 64 | 55 | ||
1 J M - 24 - 48 W D | 1,7 / 8 " X 12 | M48 X2 | W D - B 24 | 27,5 | 22 | 67,5 | 55 | ||
