Tootetüübid: 1FN4 o rõngastihendiga toruliitmikud
Tööstusstandardid: SAE J1453, ISO 8434-3
Ühendus E F-stiiliga: 45 ° KOLMED ORFS-POIS O-RING / NPT-LUGEMINE
Kuju: 45 küünarnukki
ORFS-liitmike töörõhu nimiväärtus: 3215 psi kuni 5800 psi, 216 bar kuni 400 bar.
Lameda pinnaga Orfs-i rõngasuuruste komplekt ja O-rõngakujulise tihendi kujundus, mida samuti pakume.
Erinevus rõnga esipinna tihendi ja rõngakujulise tihendi vahel
Liitmike materjal: messing; Süsinikteras; Roostevaba teras
Rakendus: põllumajanduse seadmed, autotööstus, kemikaalide ülekandmine, ehitusseadmed, kütuse ülekandmine, hüdraulilised, tootmisseadmed, merelaevandus, materjalide käitlemine, mobiilsed seadmed, naftaväli, pakendamine, transport

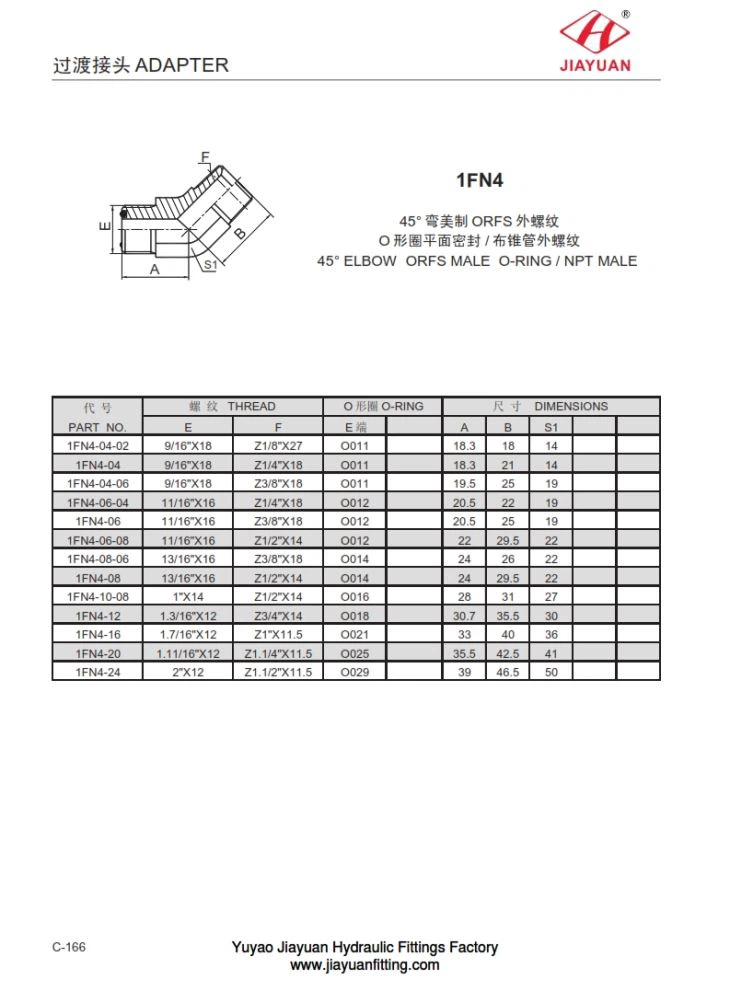

1FN4 45 ° küünarnukiga ORFS-isaslooma o-rõngas / npt-isane mõõtmete tabeli tabel järgmiselt:
PA RT N O. | T HR EA D | O OMA- RING | DIM E N S I O NS | ||||||
E | F | E | A | B | S 1 | ||||
1 F N4 - 04 - 02 | 9/16 " X 18 | Z 1/8 " X 27 | O 011 | 18,3 | 18 | 14 | |||
1 F N4 - 04 | 9/16 " X 18 | Z 1/4 " X 18 | O 011 | 18,3 | 21 | 14 | |||
1 F N4 - 04 - 06 | 9/16 " X 18 | Z 3/8 " X 18 | O 011 | 19,5 | 25 | 19 | |||
1 F N4 - 06 - 04 | 11/16 " X 16 | Z 1/4 " X 18 | O 012 | 20,5 | 22 | 19 | |||
1 F N4 - 06 | 11/16 " X 16 | Z 3/8 " X 18 | O 012 | 20,5 | 25 | 19 | |||
1 F N4 - 06 - 08 | 11/16 " X 16 | Z 1/2 " X 14 | O 012 | 22 | 29,5 | 22 | |||
1 F N4 - 08-06 | 13/16 " X 16 | Z 3/8 " X 18 | O 014 | 24 | 26 | 22 | |||
1 F N4 - 08 | 13/16 " X 16 | Z 1/2 " X 14 | O 014 | 24 | 29,5 | 22 | |||
1 F N4 - 10 - 08 | 1 " X 14 | Z 1/2 " X 14 | O 016 | 28 | 31 | 27 | |||
1 F N4 - 12 | 1,3 / 16 " X 12 | Z 3/4 " X 14 | O 018 | 30,7 | 35,5 | 30 | |||
1 F N4 - 16 | 1,7 / 16 " X 12 | Z 1 " X 11,5 | O 021 | 33 | 40 | 36 | |||
1 F N4 - 20 | 1,11 / 16 " X 12 | Z 1,1 / 4 " X 11,5 | O 025 | 35,5 | 42,5 | 41 | |||
1 F N4 - 24 | 2 " X 12 | Z 1,1 / 2 " X 11,5 | O 029 | 39 | 46,5 | 50 | |||
